في عالم الهندسة الميكانيكية والآلات الدوارة، هناك عدد قليل من المكونات الأساسية والمستخدمة على نطاق واسع مثل محامل الكرات الأخدود العميق . يعد أبطال الحركة المجهولون هؤلاء جزءًا لا يتجزأ من عدد لا يحصى من الأجهزة، بدءًا من الأجهزة المنزلية البسيطة وحتى أنظمة الفضاء الجوية المعقدة. تتميز ببساطتها وتعدد استخداماتها وفعاليتها، محامل الكرات الأخدود العميق هي النوع الأكثر شيوعا من تحمل العنصر المتداول ، فئة من المكونات الميكانيكية مصممة لتقليل الاحتكاك ودعم الأحمال.

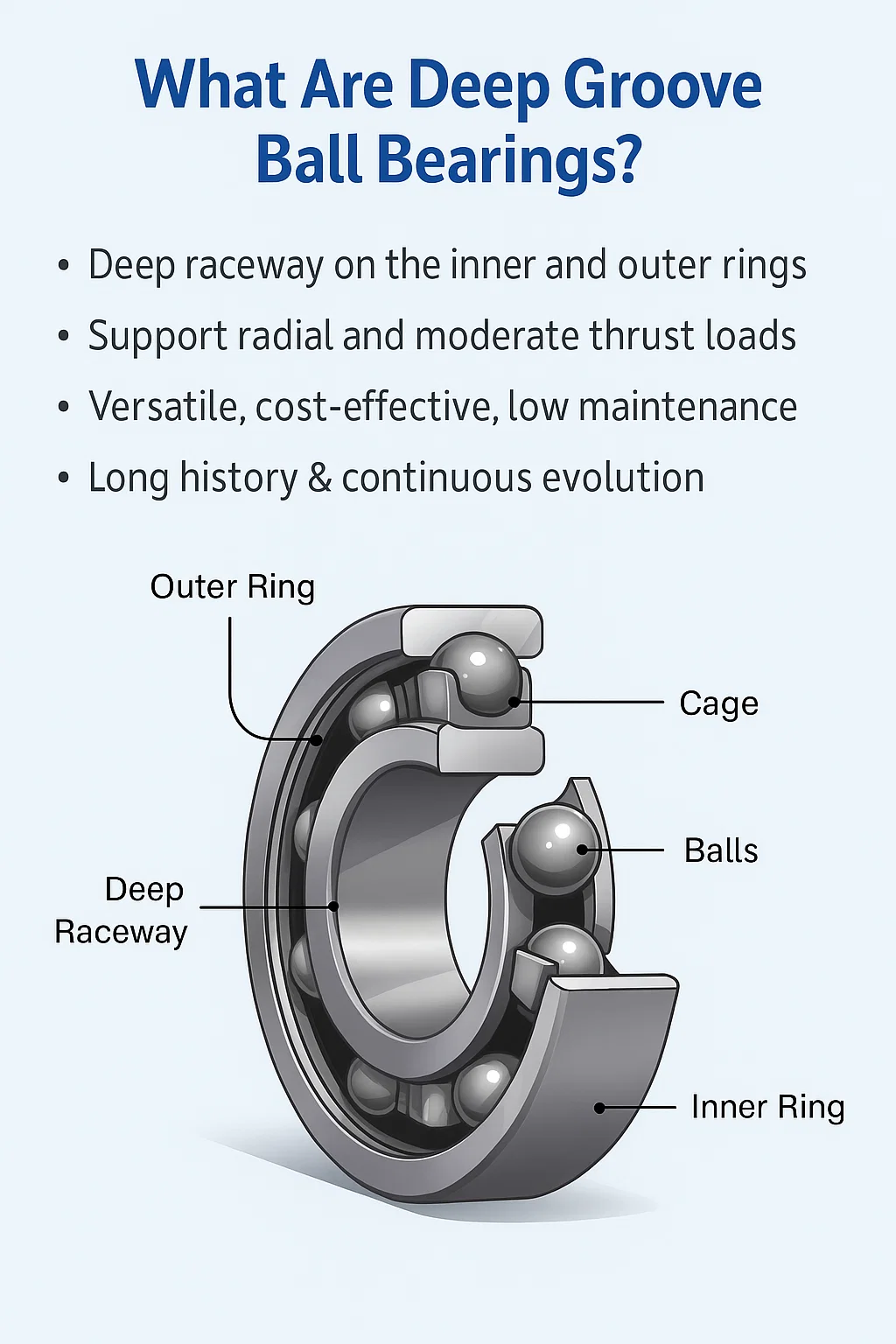

أ محمل كروي أخدود عميق هو نوع من تحمل الذي يتميز بمجرى سباق عميق غير منقطع على الحلقات الداخلية والخارجية. يحتوي هذا المسار على نصف قطر أكبر قليلاً من نصف قطر الكرات، مما يسمح بذلك تحمل للتعامل مع كليهما تحميل شعاعي (القوة العمودية على العمود) ومعتدلة تحميل التوجه أو الحمل المحوري (القوة الموازية للعمود). تشتمل المكونات الأساسية على حلقة داخلية وحلقة خارجية ومجموعة من الدقة محامل كروية ، وقفص للحفاظ على الكرات متباعدة وتوجيهها بشكل صحيح. يضمن هذا التصميم دورانًا سلسًا وفعالاً، مما يقلل من الاحتكاك وفقدان الطاقة.
الاستخدام الواسع النطاق ل محامل الكرات الأخدود العميق هو شهادة على خصائصها وفوائدها الاستثنائية.
براعة: يتيح لهم تصميم مضمار السباق الفريد دعم كليهما بشكل فعال تحميل شعاعي ودرجة كبيرة من تحميل التوجه ، مما يجعلها مناسبة لمجموعة واسعة من تحمل applications .
القدرة على السرعة العالية: مع معامل احتكاك منخفض، هذه تحملs مثالية للتشغيل عالي السرعة.
فعالية التكلفة: إنها واحدة من أكثر المنتجات المصنعة على نطاق واسع تحمل types ، وهو ما يترجم إلى مستوى عالٍ من التوحيد القياسي وتكلفة أقل مقارنة بالتخصصات الأخرى تحملs .
صيانة منخفضة: كثير محامل الكرات الأخدود العميق متوفرة في إصدارات مختومة أو محمية، مشحمة مسبقًا مدى الحياة، ولا تتطلب سوى القليل أو لا تتطلب أي شيء تحمل maintenance .
عملية هادئة: يضمن تصميمها الدقيق دورانًا سلسًا، مما يؤدي إلى انخفاض مستويات الضوضاء والاهتزاز.
يعود مفهوم استخدام العناصر المتدحرجة لتقليل الاحتكاك إلى قرون مضت، مع تصميمات مبكرة رسمها ليوناردو دافنشي. ومع ذلك، الحديث محمل كروي كما نعلم، فقد بدأت تتشكل خلال الثورة الصناعية، مع تزايد الحاجة إلى آلات أكثر كفاءة. ال محمل كروي أخدود عميق كان التصميم رائدًا في أواخر القرن التاسع عشر وأوائل القرن العشرين، مع تركيز الابتكارات الرئيسية على هندسة المجاري المائية ودقة التصنيع. ومع مرور الوقت، تطورت تحمل materials , تزييت ، وقد سمحت تقنيات التصنيع بسعات تحميل أعلى، وزيادة السرعات، وإطالة عمر الخدمة، مما يجعلها المكونات القوية والموثوقة التي هي عليها اليوم. وقد عزز هذا التطور مكانتها كعنصر لا غنى عنه في كل صناعة تقريبًا.
بينما الكل محامل الكرات الأخدود العميق تشترك في التصميم الأساسي، ويتم تصنيعها في تكوينات مختلفة لتلبية المتطلبات المحددة لمختلف تحمل applications . فهم هذه متميزة تحمل types أمر بالغ الأهمية لاختيار المكون المناسب لمهمة معينة. تكمن الفروق الرئيسية في عدد صفوف الكرة ونوع الختم أو التدريع المستخدم.
هذا هو الأكثر استخداما ويمكن التعرف عليه محمل كروي اكتب . كما يوحي اسمها، فهي تتميز بصف واحد من محامل كروية بين الحلقات الداخلية والخارجية. صف واحد تحملs متعددة الاستخدامات للغاية وقادرة على التعامل مع الأمور المهمة تحميل شعاعي ونظرًا لأخاديد المجاري المائية العميقة، فهي معتدلة تحميل التوجه في كلا الاتجاهين. تصميمها القوي والبسيط يجعلها مناسبة لمجموعة واسعة من الاستخدامات، بدءًا من المحركات الكهربائية ومكونات السيارات وحتى الأدوات الكهربائية والأجهزة المنزلية. إن احتكاكها المنخفض وقدراتها عالية السرعة تجعلها خيارًا ممتازًا لغالبية الأغراض العامة تحمل applications .
ل التطبيقات التي تتطلب قدرة تحميل وصلابة أكبر من صف واحد تحمل يمكن أن توفر، الصف المزدوج محمل كروي أخدود عميق هو الحل الأمثل. أساسا صفين واحد تحملs مجتمعة في وحدة واحدة، وهذا اكتب تتميز بصفين متوازيين من الكرات. تصميم الصف المزدوج يزيد بشكل كبير من تحمل's قدرة التحميل الشعاعي والمحوري. كما توفر قاعدة الدعم الأوسع قدرًا أكبر من الثبات والصلابة، مما يجعلها فعالة بشكل خاص في السيناريوهات التي يلزم فيها تثبيت العمود بقوة في مكانه. على الرغم من أنها أكبر حجمًا وأكثر تخصصًا، إلا أنها تعد خيارًا ممتازًا للآلات الثقيلة والمعدات الزراعية والمضخات الصناعية حيث يكون الأداء تحت الأحمال العالية أولوية.
مصغرة محامل كروية هي متخصصة اكتب من محمل كروي أخدود عميق تتميز بأبعادها الصغيرة جدًا، حيث يبلغ قطرها الخارجي أقل من 30 ملم. على الرغم من حجمها الصغير، فقد تم تصميمها بنفس المستوى المواصفات مثل نظرائهم الأكبر. هذه تحملs هي مكونات حاسمة في الأدوات والمعدات الدقيقة حيث تكون المساحة محدودة للغاية. مشترك التطبيقات تشمل تدريبات الأسنان، والروبوتات، والأدوات الطبية، ومراوح الكمبيوتر، وغيرها من الأجهزة الميكانيكية صغيرة الحجم. يعطي تصميمها الأولوية للاحتكاك المنخفض والتشغيل السلس، مما يجعلها جزءًا حيويًا من الأنظمة المصغرة وعالية السرعة والدقة.
حماية المكونات الداخلية و تزييت أمر بالغ الأهمية لطول العمر والأداء لأي تحمل . محامل الكرات الأخدود العميق تأتي في ثلاثة تكوينات الحماية الأساسية:
محامل مفتوحة: هذه الأساسية اكتب لا يوجد لديه الأختام أو الدروع. المكونات الداخلية مكشوفة، وهو أمر مفيد التطبيقات حيث تحمل يتم تشحيمها بانتظام بالزيت أو الشحوم من مصدر خارجي أو تعمل في بيئة نظيفة. إنها توفر أقل احتكاك وقادرة على تحقيق أعلى السرعات.
محامل محمية: تم تحديدها بحرف "ز" (لدرع واحد) أو "ZZ" (لدرعين). تحملs تتميز بوجود دروع معدنية غير قابلة للتلامس مضغوطة في الحلقة الخارجية. تمنع هذه الدروع دخول الجزيئات الكبيرة إلى داخل الجسم تحمل مع السماح لبعض مواد التشحيم بالهروب وتقديم حد أقصى للسرعة أعلى قليلاً من المحامل المختومة. إنها مناسبة للبيئات ذات الحد الأدنى من التلوث.
محامل مختومة: تم تحديدها بـ "Rس" (لختم مطاطي واحد) أو "2RS" (لختمين مطاطيين). تحملs تحتوي على سدادة شفة مطاطية مرنة تلامس الحلقة الداخلية. يوفر هذا التصميم حماية فائقة ضد كل من الملوثات الصلبة والرطوبة. يتم تشحيمها مسبقًا بالشحم مدى الحياة وهي خيار شائع للاستخدام تحمل applications في البيئات المتربة أو الرطبة. تتمثل المقايضة في زيادة الاحتكاك قليلاً، مما يؤدي إلى حد أقل للسرعة مقارنة بالسيارات المفتوحة أو المحمية تحملs .
فهم هذه مختلفة تحمل types وميزاتها المحددة هي الخطوة الأولى في ضمان النجاح التثبيت وعمر خدمة طويل وموثوق.
تعدد الاستخدامات والموثوقية محامل الكرات الأخدود العميق جعلها حجر الزاوية في كل صناعة تقريبًا تعتمد على الآلات الدوارة. من المعدات الصناعية الثقيلة إلى المنتجات الاستهلاكية اليومية، تم تصميم هذه المكونات الأساسية لتعمل في مجموعة واسعة من البيئات. وفيما يلي بعض من أبرزها تحمل applications حيث يتم الاستفادة من خصائصها الفريدة لتحقيق الأداء الأمثل.
قطاع السيارات هو المستهلك الرئيسي ل محامل الكرات الأخدود العميق . فهي لا غنى عنها للتشغيل السلس والفعال للعديد من الأجزاء الدوارة في السيارة. يمكنك العثور عليها في محاور العجلات، حيث تدعم وزن السيارة وتضمن دوران العجلة بحرية بأقل قدر من الاحتكاك. كما أنها ضرورية داخل ناقل الحركة والمولدات، حيث تتعامل مع السرعات العالية والمركبة تحميل شعاعي و تحميل التوجه تم إنشاؤها أثناء التشغيل. المتانة والعمر الطويل المواصفات من محامل كروية تعتبر حيوية لضمان موثوقية السيارة وسلامتها على مدى آلاف الأميال.
المحركات الكهربائية هي القوة العاملة في المجالين الصناعي والمنزلي التطبيقات ، الاعتماد بشكل كبير على محامل الكرات الأخدود العميق لدعم رمح الدوار. ال تحملs السماح للعمود بالدوران بسرعات عالية مع الحد الأدنى من فقدان الطاقة. يعد الاحتكاك المنخفض والتشغيل الهادئ ذا أهمية خاصة في المحركات الكهربائية، حيث يساهمان في كفاءة المحرك الإجمالية وتقليل الضوضاء. سواء كان ذلك في محرك مروحة صغير الحجم أو محرك صناعي كبير لمعدات المصانع، فإن أداء تحمل يؤثر بشكل مباشر على عمر المحرك وإخراجه.
في المضخات والضواغط، محامل الكرات الأخدود العميق تعتبر ضرورية لدعم الأعمدة الدوارة التي تحرك السوائل أو تضغط الغازات. هذه التطبيقات منten involve high speeds and significant تحميل شعاعي من المكره أو المكبس. ال تحملs يجب أن تكون قوية بما يكفي لتحمل هذه القوى مع الحفاظ على محاذاة دقيقة لمنع التآكل. تضمن موثوقيتها في هذه الظروف الصعبة الأداء المتسق والفعال لأنظمة معالجة السوائل في وحدات التدفئة والتهوية وتكييف الهواء والعمليات الصناعية ومحطات معالجة المياه.
غالبًا ما يتم تشغيل راحة الحياة الحديثة بواسطة محركات كهربائية صغيرة، وجميعها تستخدم محامل الكرات الأخدود العميق . من أسطوانة الغسالة إلى الآليات الداخلية للمكنسة الكهربائية تحملs تمكين الدوران الهادئ والسلس للأجزاء المتحركة. توجد أيضًا في الأدوات الكهربائية، مثل المثاقب والمناشير والمطاحن، حيث يجب أن تتحمل قوى التنافر وسرعات التشغيل العالية. المنخفض صيانة متطلبات مختومة محامل كروية جعلها مثالية للمنتجات الاستهلاكية حيث تزييت و servicing are not typically part of the user's routine.
في صناعة الطيران، تكون المخاطر عالية بشكل لا يصدق، وتعد موثوقية كل مكون أمرًا بالغ الأهمية. محامل الكرات الأخدود العميق تستخدم في الحرجة التطبيقات تتراوح من أنظمة التحكم في الطيران ومعدات الهبوط إلى ملحقات المحرك. هذه تحملs يتم تصنيعها بدقة بالغة المواصفات و are often made from specialized materials to perform under extreme temperatures and pressures. While the principles of a standard تحمل تطبيق والجودة و تحمل materials المستخدمة في الفضاء الجوي مصممة لتحقيق الموثوقية المطلقة، مما يدل على الثقة الهائلة الموضوعة في هذا المكون الأساسي.
الأداء وطول العمر ل محمل كروي أخدود عميق يتم تحديدها بشكل أساسي من قبل تحمل materials المستخدمة في بنائه. في حين أن التصميم الأساسي لـ أ تحمل يبقى ثابتًا، ويتم تصميم اختيار المواد للحلقات والكرات والقفص وفقًا للمتطلبات المحددة للحلقة applأناcation ، بما في ذلك الحمل والسرعة ودرجة الحرارة والعوامل البيئية.
ل the vast majority of تحمل applications , الكروم الصلب هي المادة القياسية للحلقات الداخلية والخارجية، وكذلك محامل كروية أنفسهم. توفر هذه المادة، والتي عادةً ما تكون من فولاذ الكروم عالي الكربون (مثل أISI 52100)، توازنًا استثنائيًا بين الصلابة ومقاومة التآكل وقوة التعب. تمت معالجته بالحرارة لتحقيق صلابة روكويل تبلغ حوالي 60-64 HRج، مما يجعله متينًا بشكل لا يصدق وقادرًا على تحمل درجات الحرارة العالية. تحميل شعاعي و تحميل التوجه . الموثوقية والفعالية من حيث التكلفة الكروم الصلب لقد جعلته الاختيار الأمثل للأغراض العامة محامل الكرات الأخدود العميق في صناعات لا تعد ولا تحصى.
عندما أ تحمل مطلوب للعمل في بيئة قابلة للتآكل، مثل تجهيز الأغذية أو المعدات الطبية أو البحرية التطبيقات , الفولاذ المقاوم للصدأ هي المادة المفضلة. محامل الفولاذ المقاوم للصدأ مصنوعة من سبائك عالية الكروم (مثل أISI 440ج) التي توفر مقاومة ممتازة للرطوبة والمواد الكيميائية والصدأ. بينما ليس بنفس الصعوبة الكروم الصلب ، والتي يمكن أن تؤدي إلى سعة تحميل ديناميكية أقل قليلاً، فإن مقاومتها الفائقة للتآكل تعد ميزة مهمة. وهذا يجعلها عنصرا أساسيا ل التطبيقات حيث يكون الصرف الصحي ومقاومة المنظفات الكيميائية غير قابل للتفاوض.
ل high-performance, specialized تحمل applications , مواد السيراميك تمثل قفزة كبيرة في مجال التكنولوجيا. هذه تحملs تتميز عادة بالكرات المصنوعة من المواد مثل نيتريد السيليكون ( ) أو زركونيا ( )، والتي غالبًا ما يتم إقرانها بحلقات فولاذية لإنشاء "هجين". تحمل ". فوائد محامل السيراميك كبيرة: فهي أخف بكثير من الفولاذ، وغير مغناطيسية، ومقاومة للتآكل. تسمح صلابتها العالية وتمددها الحراري المنخفض بدقة أعلى وقدرة على العمل بسرعات ودرجات حرارة أعلى بكثير بأقل قدر ممكن تزييت . في حين تقدم أداء لا مثيل له، وارتفاع تكلفة مواد السيراميك يعني أنها تستخدم في المقام الأول في الحرجة التطبيقات مثل الطيران ورياضة السيارات والآلات المتخصصة عالية السرعة.
ال تحمل's يخدم القفص، المعروف أيضًا باسم المثبات، الوظيفة الحاسمة المتمثلة في فصل الكرات وتوجيهها بالتساوي حول مجرى السباق. يتم اختيار مادة القفص بناءً على متطلبات السرعة ودرجة الحرارة والتشحيم.
أقفاص فولاذية مضغوطة: ال most common اكتب ، وهي مختومة من صفائح معدنية وهي قوية ومتينة واقتصادية. إنها مناسبة لمعظم الأغراض العامة تحمل applications .
أقفاص نحاسية مُشكَّلة: تستخدم لأكبر تحملs أو in more demanding conditions, أقفاص نحاسية أقوى وأكثر استقرارًا في درجات الحرارة والسرعات العالية. أنها توفر أداء أفضل في التطبيقات مع الفقراء تزييت و are common in industrial gearboxes and pumps.
أقفاص مادة البولي أميد (نايلون): تم تشكيل هذه الأقفاص من البوليمر المقوى، وهي خفيفة الوزن ومرنة وتوفر خصائص ممتازة منخفضة الاحتكاك. إنها مثالية للسرعة العالية والضوضاء المنخفضة التطبيقات و are resistant to certain chemicals. However, they have a limited temperature range and are not suitable for extremely hot environments.
ال careful selection of these تحمل materials هو جزء حيوي من المواصفات العملية، وضمان تحمل يتوافق تمامًا مع وظيفته وبيئته المقصودة.
اختيار الحق محمل كروي أخدود عميق ل معين applأناcation يتطلب أكثر من مجرد معرفة أبعاده. فهم أساسي ل تحمل specifications ، وخاصة سعة التحميل وتقييمات السرعة، أمر ضروري لضمان الموثوقية وطول العمر. تحدد هذه التصنيفات حدود أ تحمل's الأداء وعوامل حاسمة في عملية الاختيار.
كل تحمل تم تصميمه لدعم معين اكتب من force or load. محامل الكرات الأخدود العميق متعددة الاستخدامات بشكل خاص لأنها تستطيع التعامل مع كليهما تحميل شعاعي و الحمل المحوري .
تحميل شعاعي: هذه هي القوة التي تؤثر بشكل عمودي على العمود. هذا هو الحمل الأساسي الذي أكثر محامل الكرات الأخدود العميق تم تصميمها للدعم، حيث توفر مجاريها المائية العميقة دعمًا ممتازًا لهذه القوى.
أxial Load (or Thrust Load): هذه هي القوة التي تعمل بالتوازي مع العمود. بينما البعض تحمل types مصممة خصيصا ل تحميل التوجه ، هندسة القناة العميقة محامل الكرات الأخدود العميق يسمح لهم بالتعامل مع المعتدلين الحمل المحوري في كلا الاتجاهين. هذه القدرة ذات الغرض المزدوج تجعلها خيارًا مثاليًا التطبيقات مع ظروف التحميل مجتمعة.
توفر الشركات المصنعة تصنيفين رئيسيين للتحميل تحملs ، والتي تعتبر حيوية بالنسبة تحمل applications :
تصنيف الحمل الثابت ( ): ال static load rating represents the maximum load a stationary تحمل يمكن أن تصمد دون التسبب في تشوه دائم للمجاري المائية أو محامل كروية . يمكن أن يؤدي تجاوز هذه القيمة، ولو للحظة واحدة، إلى ظهور مسافات بادئة وتقليل حجم الملف بشكل كبير تحمل's الأداء المستقبلي وعمر الخدمة. هذا التصنيف أمر بالغ الأهمية ل التطبيقات أين تحملs يتعرضون لأحمال ثقيلة أثناء الراحة، مثل الرافعة التي تدعم وزنًا ثقيلًا قبل الرفع.
تصنيف الحمل الديناميكي ( ): ال dynamic load rating is the most critical factor for تحملs التي تعمل تحت التناوب. يتم تعريفه على أنه ثابت تحميل شعاعي أن مجموعة متطابقة تحملs يمكن أن تتحمل مليون دورة قبل أن تظهر على 90% منها العلامات الأولى للتعب المادي. يستخدم هذا التصنيف في تحمل صيغة حساب الحياة, حيث هي الحياة الاسمية في ملايين الثورات، هو تصنيف الحمل الديناميكي، و هو الحمل الديناميكي المكافئ. تسلط هذه العلاقة الضوء على مبدأ حاسم وهو تحمل maintenance : انخفاض طفيف في حمل التشغيل يمكن أن يؤدي إلى فترة أطول بشكل كبير تحمل الحياة.
أ تحمل's يشير معدل السرعة، الذي يتم التعبير عنه عادةً بعدد الدورات في الدقيقة (RصM)، إلى السرعة القصوى التي يمكن أن تعمل بها بأمان دون توليد حرارة زائدة قد تؤدي إلى تلف مبكر تحمل failure . الحد الأقصى للسرعة ليس قيمة ثابتة ولكنه يتأثر بعدة عوامل:
التشحيم: ال اكتب و method of تزييت (الشحوم مقابل الزيت) لها تأثير كبير على قدرة السرعة. زيت تزييت يسمح بشكل عام بسرعات أعلى من الشحوم.
تحمل التصميم: أs previously discussed, تحمل types مع احتكاك أقل، مثل المفتوحة أو المحمية تحملs ، يمكنها التعامل مع سرعات أعلى من نظيراتها المختومة (2RS) بسبب انخفاض السحب من أختام التلامس.
الحمل ودرجة الحرارة: تولد الأحمال الثقيلة ودرجات حرارة التشغيل المرتفعة مزيدًا من الحرارة، الأمر الذي قد يستلزم سرعة تشغيل أقل لمنع الضرر الحراري للوحدة تحمل و its lubricant.
من خلال النظر بعناية في هذه المواصفات ، يمكن للمهندسين اختيار أ محمل كروي أخدود عميق لا يتناسب مع القيود المادية للتصميم فحسب، بل يلبي أيضًا متطلبات الأداء الصعبة لضمان عمر خدمة طويل وموثوق.
ال performance and service life of a محمل كروي أخدود عميق تعتمد بشكل كبير على الصحيح التثبيت و handling. Even a high-quality تحمل يمكن أن تعاني من السابق لأوانه تحمل failure إذا لم يتم تركيبه بشكل صحيح. اتباع أفضل الممارسات خلال التثبيت لا يقل أهمية عن اختيار الحق اكتب و المواصفات من أجلك applأناcation .
ال fundamental rule of تحمل installation هو تطبيق القوة فقط على الحلقة التي يتم تركيبها بالضغط. يمكن أن يؤدي تطبيق القوة على الحلقة الخاطئة إلى نقل الحمل عبر الحلقة محامل كروية مما تسبب في أضرار للمجاري المائية وانخفاض كبير في تحمل’s الحياة. هناك ثلاث طرق أساسية للتركيب:
التركيب الميكانيكي: ل small to medium-sized تحملs ، هذه هي الطريقة الأكثر شيوعًا. أنها تنطوي على استخدام الأكمام المتصاعدة ومطرقة أو الصحافة الميكانيكية. يقوم الكم بتوزيع القوة بالتساوي حول الحلقة. إذا تحمل يتم تركيبه على عمود، ويجب تطبيق القوة على الحلقة الداخلية. إذا تم تركيبه في تجويف مبيت، فيجب تطبيق القوة على الحلقة الخارجية.
التركيب الهيدروليكي: ل larger تحملs ، توفر المكبس الهيدروليكي قوة يمكن التحكم فيها ومتساوية، مما يقلل من مخاطر التلف. يمكن تنظيم الضغط بدقة، مما يضمن تحمل يتم تثبيته بشكل صحيح دون الضغط الزائد على المكونات.
الrmal Mounting (Heating): هذه هي الطريقة الأكثر أمانًا والموصى بها تحمل installation . عن طريق تسخين تحمل (عادة إلى درجة حرارة 80-100 درجة مئوية)، تتوسع الحلقة الداخلية، مما يسمح لها بالانزلاق بسهولة على العمود. هذه الطريقة تلغي الحاجة إلى أي تأثير قوي، مما يحمي الجسم تحمل من التلف. يتم استخدام سخانات الحث المتخصصة أو حمامات الزيت الخاضعة للرقابة لضمان تسخين موحد وآمن.
إن امتلاك الأدوات المناسبة أمر ضروري لسلاسة وناجحة التثبيت . تشمل الأدوات الرئيسية ما يلي:
تحمل ساحبات: يستخدم لإزالة آمنة وغير مدمرة للأشياء القديمة تحملs .
مجموعات أدوات التركيب: الse kits contain a set of sleeves and an impact hammer, designed to provide correct force application for different تحمل الأحجام.
سخانات الحث أو لوحات التدفئة: ل the thermal التثبيت الطريقة، توفر هذه الأدوات طريقة آمنة ومضبوطة لتسخين تحمل بالتساوي.
أدوات قياس الدقة: يتم استخدام الميكرومتر والفرجار للتحقق من أبعاد العمود والإسكان لضمان الملاءمة والتخليص الصحيحين.
الإهمال أثناء التثبيت هو السبب الرئيسي لسابق لأوانه تحمل failure . انتبه لهذه الأخطاء الشائعة:
تطبيق القوة غير الصحيح: ال most frequent error is applying impact force to the outer ring when fitting a تحمل إلى رمح، أو العكس. يمكن أن يؤدي هذا إلى ظهور Brinelling (المسافات البادئة على مجرى السباق)، مما يؤدي إلى تقصير المسافة بشكل كبير تحمل’s عمر ويمكن أن يؤدي إلى فوري تحمل failure .
التلوث: الأوساخ والغبار والملوثات الأخرى هي أ تحمل’s أسوأ عدو. حتى الجزيئات المجهرية يمكن أن تسبب تآكلًا وتلفًا كاشطًا. اعمل دائمًا في بيئة نظيفة واستخدم أدوات نظيفة.
ارتفاع درجة الحرارة: التدفئة أ تحمل يمكن أن تؤدي درجات الحرارة الأعلى من الموصى بها إلى تغيير صلابة الفولاذ بشكل دائم، مما يؤدي إلى فقدان القوة والإمكانات تحمل failure .
استخدام المقاس غير المناسب: أn التثبيت مع التثبيت الضيق للغاية على العمود أو في الهيكل يمكن أن يقلل من تحمل’s الخلوص الداخلي، مما يسبب زيادة التحميل المسبق والحرارة. على العكس من ذلك، يمكن أن يؤدي التركيب الفضفاض إلى زحف العمود والتآكل المزعج. تحقق دائما المواصفات و tolerances.
التشحيم غير السليم: بينما تزييت هو موضوع خاص بها، وذلك باستخدام الخطأ اكتب أو amount of lubricant during التثبيت يمكن أن يكون خطأ فادحا. اتبع دائمًا توصيات الشركة المصنعة.
سليم التثبيت تعتبر خطوة حاسمة في تحمل maintenance دورة الحياة. إن أخذ الوقت الكافي لاستخدام الأدوات والتقنيات الصحيحة سيضمن لك محامل الكرات الأخدود العميق أداء كامل إمكاناتهم وتوفير عمر خدمة طويل وموثوق.
أfter proper التثبيت فعالة تزييت هو العامل الأكثر أهمية للصحة والأداء على المدى الطويل محمل كروي أخدود عميق . في الواقع، نسبة كبيرة من الجميع تحمل failure يعزى مباشرة إلى غير لائق تزييت ، سواء كان ذلك بسبب الخطأ اكتب من lubricant, insufficient quantity, or contamination. تحمل الصيانة غير مكتمل بدون مادة صلبة تزييت خطة.
تزييت ينفذ العديد من الوظائف الحاسمة التي تضمن أ تحمل تعمل بكفاءة وموثوقية:
يقلل الاحتكاك: ال primary role of تزييت هو تشكيل طبقة رقيقة بين العناصر المتداول (الكرات) والمجاري المائية. يمنع هذا الغشاء الاتصال المباشر بالمعدن، مما يقلل بشكل كبير من الاحتكاك وتوليد الحرارة والتآكل.
يحمي من التآكل: من خلال إنشاء حاجز، تزييت يمنع تعب السطح والتآكل الناتج عن الجزيئات الصغيرة. كما أنه يحمي تحمل الأسطح من التآكل.
تبديد الحرارة: أs a تحمل تعمل، وتولد الحرارة. يساعد زيت التشحيم على حمل هذه الحرارة بعيدًا عن الأسطح الحرجة، مما يمنع الضرر الحراري للسطح تحمل و extending its service life.
الأختام ضد الملوثات: بالإضافة إلى الأختام أو الدروع الموجودة على تحمل في حد ذاته، يعمل زيت التشحيم (خاصة الشحوم) كحاجز ثانوي، مما يمنع دخول الغبار والأوساخ والرطوبة التي يمكن أن تسبب أضرارًا كبيرة.
ال choice between grease and oil as a lubricant depends heavily on the تحمل's ظروف التشغيل، المواصفات ، و applأناcation .
الشحوم: الشحوم هي مادة التشحيم الأكثر شيوعًا محامل الكرات الأخدود العميق . وهي مادة شبه صلبة مصنوعة من خلال الجمع بين زيت أساسي ومكثف. وتتمثل مزاياه الرئيسية في بقائه في مكانه، مما يوفر خصائص إغلاق ممتازة ويتطلب إعادة تركيب أقل تكرارًا. تزييت . وهذا يجعله خيارًا مثاليًا ل تحملs مختومة مدى الحياة (2RS، ZZ). ومع ذلك، فإن تقليب الشحوم بسرعات عالية جدًا يمكن أن يولد حرارة ولا يوصى به بشكل عام عند الدورات العالية جدًا في الدقيقة التطبيقات .
النفط: زيت تزييت يستخدم عادةً في السرعة العالية أو درجة الحرارة العالية أو التحميل العالي التطبيقات أين a constant flow of lubricant is required. Oil is better at dissipating heat and carrying away contaminants. It is also the preferred اكتب للأنظمة ذات مركزية تزييت النظام، حيث يمكن توفير الزيت وتصفيته بشكل مستمر. العيب الرئيسي هو الحاجة إلى ترتيبات إغلاق أكثر تعقيدًا لمنع التسرب.
أ common misconception is that تحملs خالية من الصيانة. بينما مختومة تحملs تم تصميمها لعمر خدمة محدد، ومعظمها الأخرى تحمل types تتطلب إعادة دورية تزييت لتجديد مواد التشحيم وإزالة الشحوم القديمة الملوثة. يعد تحديد الفاصل الزمني الصحيح أمرًا بالغ الأهمية ويعتمد على:
ظروف التشغيل: أ تحمل تعمل بسرعات عالية أو درجات حرارة عالية أو تحت ظروف ثقيلة تحميل شعاعي سوف يتطلب إعادة أكثر تواترا تزييت من واحد في سرعة منخفضة، وانخفاض الحمل applأناcation .
البيئة: أ hostile environment with moisture, dust, or dirt will necessitate more frequent تحمل maintenance لطرد الملوثات.
توصيات الشركة المصنعة: أlways consult the تحمل الأدلة الفنية للشركة المصنعة محددة تزييت الفواصل الزمنية على أساس تحمل type و المواصفات .
ومن المهم بنفس القدر تجنب الإفراط في التشحيم. ملء أ تحمل يمكن أن يتسبب التجويف الذي يحتوي على الكثير من الشحوم في تراكم الضغط، مما يؤدي إلى تلف الختم وزيادة توليد الحرارة من التموج، مما قد يؤدي في النهاية إلى حدوث مبكر لأوانه تحمل failure . عادةً ما تملأ الكمية الصحيحة 30-50% من المساحة الحرة داخل تحمل الإسكان.
أ proactive تحمل maintenance يعد البرنامج أمرًا أساسيًا لمنع التوقف غير المتوقع وإطالة عمر خدمة أجهزتك. بينما محامل الكرات الأخدود العميق قوية، فهي ليست محصنة ضد البلى. التفتيش المنتظم والفهم القوي للمشترك تحمل failure يمكن أن تساعدك الأوضاع في تحديد المشكلات ومعالجتها قبل أن تؤدي إلى إصلاحات مكلفة.
عمليات التفتيش الروتينية هي خط الدفاع الأول ضد تحمل failure . غالبًا ما تكشف الفحوصات المرئية والمسموعة عن المشكلة في وقت مبكر.
التفتيش البصري: ابحث عن علامات الضرر على تحمل أو surrounding components. Check for leaked or discolored grease, which can indicate overheating. The presence of rust or corrosion on the shaft or housing is a clear sign of moisture ingress.
أudible and Haptic Inspection: أ healthy تحمل يجب أن تعمل بسلاسة وهدوء. يمكن للأذن المدربة اكتشاف الأصوات غير العادية مثل الطحن أو النقر أو الخشخشة، والتي غالبًا ما تشير إلى تلف داخلي أو تلوث. يمكن أن تساعد سماعة الطبيب الميكانيكية في تحديد مصدر الضوضاء. وبالمثل، يمكن أن تكون درجة الحرارة المرتفعة (عند مقارنتها بدرجة حرارة التشغيل العادية) إشارة حمراء لمشاكل تتعلق بالجهاز تزييت أو overload. Vibration analysis tools can also provide a more precise diagnosis by identifying specific fault frequencies.
ل open محامل الكرات الأخدود العميق التي ليست مختومة، والتنظيف الدوري وإعادة- تزييت هي جزء من الروتين تحمل maintenance .
التنظيف: ال تحمل ينبغي إزالتها بعناية من لها applأناcation و cleaned with a non-flammable cleaning solvent like mineral spirits or kerosene. The تحمل يجب نقعها وتقليبها لإزالة الشحوم القديمة الملوثة. لا تدور أبدا أ تحمل بالهواء المضغوط لأن ذلك قد يتسبب في دورانه بسرعات قصوى ويؤدي إلى إتلاف المجاري المائية أو محامل كروية .
التجفيف وإعادة التشحيم: أfter cleaning, the تحمل يجب أن تجفف بالكامل لمنع التآكل. بمجرد أن يجف، يجب إعادة تشحيمه على الفور بالكمية الصحيحة اكتب من grease as specified by the manufacturer. It is important to remember that sealed or shielded تحملs (ZZ أو 2RS) عادةً ما تكون "مشحمة مدى الحياة" وليست مصممة ليتم فتحها أو تنظيفها أو إعادة تشحيمها.
فهم السبب الجذري ل تحمل failure هي الخطوة الأكثر أهمية في استكشاف الأخطاء وإصلاحها .
التعب: ال most common form of تحمل failure هو التعب المادي، والذي يظهر على شكل تقشر أو تشظي على المجاري المائية. وهذه علامة على أن تحمل وصلت إلى نهاية مدة خدمتها المحسوبة، نتيجة لملايين دورات الضغط التي تحملتها.
التلوث: أbrasive particles like dirt, dust, and metal shavings are responsible for a large percentage of premature تحمل failure . أنها تسبب مسافات بادئة صغيرة على المجاري المائية و محامل كروية مما يؤدي إلى التآكل السريع وضجيج "الطحن".
التشحيم غير السليم: سواء فوق أو تحت تزييت يمكن أن يسبب أ تحمل للفشل. يؤدي نقص مواد التشحيم إلى تلامس المعدن مع المعدن والتآكل المفرط، في حين أن الكثير من الشحوم يمكن أن يسبب تراكم الحرارة وتلف الختم.
التآكل: الصدأ والتآكل على تحمل عادة ما تكون الأسطح ناتجة عن الماء أو المواد الكيميائية المسببة للتآكل. يمكن أن يؤدي ذلك إلى حدوث حفر، مما يعطل سطح مجرى السباق الأملس ويسرع من التآكل.
التثبيت غير السليم: أs discussed previously, applying force incorrectly during التثبيت يمكن أن يسبب الضرر، مثل Brinelling، مما يؤدي إلى سابق لأوانه تحمل failure و noise.
هنا دليل سريع ل استكشاف الأخطاء وإصلاحها مشترك تحمل القضايا:
من خلال دمج هذه تحمل maintenance الممارسات، يمكنك إطالة عمر الخاص بك بشكل كبير محامل الكرات الأخدود العميق و prevent unexpected mechanical breakdowns.
اختيار المناسب محمل كروي أخدود عميق لتصميم جديد أو استبدال applأناcation هي خطوة حاسمة تجمع كل المعرفة التي تم تناولها حتى الآن. سيضمن الاختيار الصحيح الأداء الأمثل والموثوقية وطول العمر. غير متطابق المواصفات ومن ناحية أخرى، يمكن أن يؤدي إلى الولادة المبكرة تحمل failure و costly downtime. Here are the key factors to consider in the selection process.
ال demands of the تحمل application يجب تحليلها بعناية لمطابقتها مع تحمل's القدرات.
تحميل: ال most fundamental consideration is the force the تحمل سوف تضطر إلى دعم. يجب عليك تحديد كل من تحميل شعاعي و the تحميل التوجه أن تحمل سوف تخضع ل. تصنيف الحمل الديناميكي ( ) من المحدد تحمل يجب أن تكون كافية لتوفير عمر الخدمة المطلوب في ظل الحمل الديناميكي المكافئ المحسوب. وبالمثل، تصنيف الحمل الثابت ( ) لا يجوز تجاوزها، وخاصة في التطبيقات أين a high load is applied while the تحمل ثابت. هذا هو المكان فهم مفصل لل تحمل صيغة الحياة ( ) يصبح لا يقدر بثمن.
السرعة: ال maximum operating speed of the shaft must be well within the تحمل's حد دورة في الدقيقة. تتطلب سرعات عالية تحملs ذات احتكاك منخفض، مثل المفتوحة أو المحمية تحملs ، و often necessitate a different اكتب من تزييت ، مثل الزيت، الذي يمكن أن يبدد الحرارة بشكل أكثر فعالية من الشحوم. أ تحمل اضطر للعمل فوق الحد الأقصى للسرعة سوف يسخن بسرعة، مما يؤدي إلى تدهور مواد التشحيم وسريعة تحمل failure .
درجة الحرارة: ال operating temperature of the applأناcation أمر بالغ الأهمية لاختيار الحق تحمل materials و lubricant. High temperatures can break down grease and oil and, if extreme enough, can permanently alter the hardness and strength of the steel rings and balls. For high-temperature التطبيقات ومواد التشحيم المتخصصة و تحمل types بأقفاص ذات درجة حرارة عالية (مثل النحاس) أو مواد السيراميك قد يكون ضروريا.
بمجرد استيفاء متطلبات الأداء، المادية المواصفات يجب معالجتها.
الحجم: ال standard dimensions of a محمل كروي أخدود عميق هي التجويف (القطر الداخلي)، القطر الخارجي، والعرض. يجب أن تكون هذه الأبعاد مطابقة بدقة للعمود وتجويف الغلاف لضمان الملاءمة المناسبة. يمكن أن يؤدي الملاءمة الضيقة إلى تحميل مسبق يقلل من الخلوص الداخلي، في حين أن الملاءمة الفضفاضة يمكن أن تؤدي إلى زحف العمود والتآكل المزعج.
التخليص الداخلي: هذا هو القدر الصغير من اللعب أو "الرخاوة" بين الحلقة الداخلية والكرات والحلقة الخارجية. إنه أمر بالغ الأهمية المواصفات الذي يؤثر على تحمل's الأداء والحياة. يعتبر التخليص القياسي، المسمى C0، مناسبًا لمعظم الأشخاص العامين تحمل applications . ومع ذلك، في ظروف معينة، قد تكون هناك حاجة إلى تصريح مختلف: أ تحمل مع خلوص C3 يتمتع بقدر أكبر من اللعب الداخلي، وهو أمر مفيد لـ التطبيقات بسرعات عالية أو درجات حرارة عالية حيث يكون التمدد الحراري عاملاً. على العكس من ذلك، فإن الخلوص C2 أكثر إحكامًا ويمكن استخدامه التطبيقات تتطلب دقة دوران أكبر.
ال precision of a محمل كروي أخدود عميق يتم تحديده من خلال درجة التسامح الخاصة به، والتي يتم توحيدها دوليًا.
أBEC Grades: في الولايات المتحدة، تحدد لجنة مهندسي المحامل الحلقية (ABEC) درجات تحدد دقة الأبعاد وتحمل الدوران. تحملs . تتراوح الدرجات من 1 (أدنى دقة) إلى 9 (أعلى دقة).
أpplication-Specific Needs: أ standard ABEC 1 تحمل مناسبة لمعظم الصناعات العامة تحمل applications مثل المحركات الكهربائية أو المضخات. ومع ذلك، ل التطبيقات التي تتطلب ضوضاء منخفضة للغاية ودقة دوران عالية، مثل مغازل الأدوات الآلية أو الأدوات الدقيقة، يتم استخدام درجات أعلى مثل ABEC 3 أو 5. من المهم ملاحظة أن الدقة الأعلى تأتي بتكلفة أعلى بكثير، لذا يجب تحديدها فقط عند applأناcation يتطلب ذلك حقا.
ال world of تحملs هو أبعد ما يكون عن ثابت. مع تطور الصناعات والطلب على قدر أكبر من الكفاءة والاستدامة ونمو الأنظمة الذكية، تنمو أيضًا التكنولوجيا الكامنة وراءها محامل الكرات الأخدود العميق . مستقبل تحملs تتشكل من خلال ثلاثة اتجاهات رئيسية: التقدم في تحمل materials وتكامل التكنولوجيا الذكية والتركيز المتجدد على الحلول المستدامة.
ال quest for higher performance has led to the development of new and improved تحمل materials . بينما الكروم الصلب يظل معيار الصناعة، حيث تركز الأبحاث على إنشاء سبائك ذات قوة إجهاد معززة ومقاومة للتآكل لتلبية متطلبات السرعات والأحمال الأعلى، خاصة في السيارات الكهربائية (EVs). علاوة على ذلك، فإن استخدام مواد السيراميك مثل نيتريد السيليكون أصبح أكثر انتشارًا، خاصة في السرعات العالية التطبيقات مثل محركات السيارات الكهربائية والشواحن التوربينية. هذه المواد أخف وزنا وأكثر صلابة ويمكن أن تعمل في درجات حرارة أعلى بتكاليف أقل تزييت ، مما يوفر ميزة أداء كبيرة. ويستكشف الباحثون أيضًا استخدام الطلاءات المتقدمة، مثل الكربون الشبيه بالألماس (DLC)، لتحسين المتانة وتقليل احتكاك الفولاذ القياسي. تحملs .
أحد الاتجاهات الأكثر إثارة هو دمج أجهزة الاستشعار والإلكترونيات مباشرة في تحملs ، مما أدى إلى ظهور "ذكية". تحملs ". هذه تحملs ليست مجرد مكونات ميكانيكية سلبية؛ فهي أجهزة نشطة لجمع البيانات. يمكن لأجهزة الاستشعار المدمجة مراقبة معلمات التشغيل المهمة في الوقت الفعلي، بما في ذلك درجة الحرارة والاهتزاز والضغط تحميل شعاعي . تتيح هذه البيانات في الوقت الفعلي التحول من البيانات التقليدية المستندة إلى الوقت تحمل maintenance إلى تنبؤ أكثر كفاءة وفعالية من حيث التكلفة صيانة نموذج. من خلال الكشف عن الحالات الشاذة والعلامات المبكرة للتآكل، فهي ذكية تحملs يمكن تنبيه المشغلين إلى المشكلات المحتملة قبل حدوث كارثة تحمل failure يحدث ذلك، مما يؤدي إلى زيادة وقت تشغيل المعدات إلى الحد الأقصى وتقليل تكاليف الإصلاح. تعد هذه التكنولوجيا حجر الزاوية في الصناعة 4.0، مما يتيح للآلات أن تصبح مدركة لذاتها ومتصلة بإنترنت الأشياء (IoT).
أs industries worldwide commit to reducing their environmental footprint, the تحمل وتتجه الصناعة أيضًا نحو ممارسات أكثر استدامة. الشركات المصنعة تتطور تحملs مع انخفاض الأثر البيئي طوال دورة حياتها. ويشمل ذلك استخدام الفولاذ المعاد تدويره وتطوير عمليات تصنيع جديدة أكثر كفاءة في استخدام الطاقة. علاوة على ذلك، هناك توجه لتطوير مواد تشحيم صديقة للبيئة قابلة للتحلل بيولوجيًا ولها سمية أقل. جديد تحمل types تم تصميمها لتقليل الاحتكاك واستهلاك الطاقة، مما يساهم بشكل مباشر في زيادة الكفاءة في تحمل applications التي تخدمها، من توربينات الرياح إلى المركبات الكهربائية. ويكتسب مفهوم الاقتصاد الدائري أيضًا المزيد من الاهتمام، حيث تقدم بعض الشركات المصنعة إعادة تدوير تزييت و reconditioning services to extend the life of تحملs و minimize waste.
ال convergence of material science, digital technology, and sustainability will continue to drive the evolution of محامل الكرات الأخدود العميق ، مما يضمن بقائهم في قلب الابتكار الميكانيكي لعقود قادمة.
